概 述

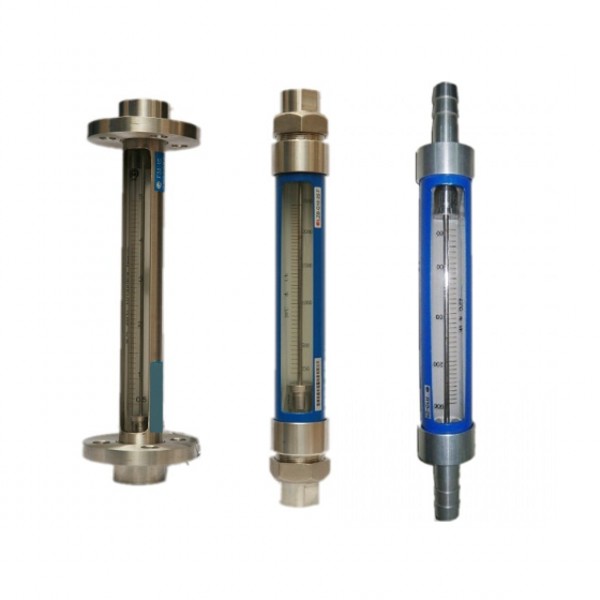

G/R/F10、20、30型玻璃轉子流量計的連接有管螺紋（G10、20、30型）、軟管（R10、20、30型）；法蘭（F10、20、30型）三種方式。其耐壓和耐溫均高于原有相同通徑的LZB/LZJ系列玻璃轉子流量 計產品；分普通型（測量一般無腐蝕流體）和耐腐型（測 量的腐蝕性流體）兩種。產品體積小、結構輕巧，外形 美觀，維修方便、安全可靠，安裝簡單。F10、20、30型 法蘭可轉動，與現場管道法蘭孔吻合。
G/R/F10、20、30型玻璃轉子流量計可替代引進成套設備上的玻轉儀表，廣泛的應用于化工、輕工、制藥、食品、造紙、環保和計量測量、科研等部門，測量單項非脈動流體（氣體或液體）的流量。
|
外形及邊接尺寸 |
|
|
|
單位：mm |
|
通徑 |
窗口尺寸
a×b |
G10 |
R10 |
F10 |
|
L |
C |
管螺紋 |
L |
C |
D |
L |
C |
D |
E |
|
DN15 |
26×230 |
408 |
52 |
G1/2″ |
400 |
Φ17 |
Φ43 |
310 |
Φ65 |
Φ95 |
4-Φ14 |
|
*G3/8″ |
|
*NPT1/2 |
|
DN25 |
32×230 |
414 |
75 |
G1″ |
450 |
Φ27 |
Φ60 |
310 |
Φ85 |
Φ115 |
4-Φ14 |
|
*G3/4″ |
|
*NPT1 |
|
DN40 |
40×230 |
424 |
92 |
G11/2″ |
450 |
Φ44 |
Φ78 |
310 |
Φ110 |
Φ145 |
4-Φ18 |
|
*NPT11/2 |
|
DN50 |
50×230 |
426 |
116 |
G2″ |
450 |
Φ54 |
Φ98 |
310 |
Φ125 |
Φ160 |
4-Φ18 |
|
*NPT2 |
|
|
|
|
|
|
|
單位：mm |
|
通徑 |
G20 |
R20 |
F20 |
|
L |
D |
管螺紋 |
L |
D |
C |
L |
D |
C |
E |
|
DN15 |
375 |
Φ58 |
G1/2″ |
″ 400 |
Φ58 |
Φ17 |
425 |
Φ95 |
Φ65 |
4-Φ14 |
|
*G3/8 |
|
*NPT1/2 |
|
DN25 |
375 |
Φ74 |
G1″ |
450 |
Φ74 |
Φ27 |
425 |
Φ115 |
Φ85 |
4-Φ14 |
|
*G3/4″ |
|
*NPT1 |
|
DN40 |
375 |
Φ92 * |
G11/2 |
450 |
Φ92 |
Φ44 |
425 |
Φ145 |
Φ110 |
4-Φ18 |
|
NPT11/2 |
|
DN50 |
375 |
Φ112 |
G2″ |
450 |
Φ112 |
Φ54 |
425 |
Φ160 |
Φ125 |
4-Φ18 |
|
*NPT2 |
|
|
注：可加裝標尺板 |
|
|
|
|
|
|
單位：mm |
|
通徑 |
窗口尺寸a×b |
G30 |
R30 |
F30 |
|
L |
C |
管螺紋 |
L |
C |
D |
L |
C |
D |
E |
|
DN15 |
28×230 |
375 |
52* |
G1/2″ |
400 |
Φ17 |
Φ43 |
310 |
Φ65 |
Φ95 |
4-Φ14 |
|
*G3/8″ |
|
NPT1/2 |
|
DN25 |
32×230 |
375 |
75 |
G1″ |
450 |
Φ27 |
Φ60 |
310 |
Φ85 |
Φ115 |
4-Φ14 |
|
*G3/4″ |
|
*NPT1 |
|
DN40 |
45×230 |
375 |
92 |
G11/2 |
″450 |
Φ44 |
Φ78 |
310 |
Φ110 |
Φ145 |
4-Φ18 |
|
*NPT11/2 |
|
DN50 |
55×230 |
375 |
116 |
G2″ |
450 |
Φ54 |
Φ98 |
310 |
Φ125 |
Φ160 |
4-Φ18 |
|
*NPT2 |
|
|
注：可加裝標尺板 |
|
|
|
|
型號規格及技術參數 |
|
通徑 DN (mm) |
普通型 |
耐腐型 |
測量范圍 |
壓損 |
允許被測流體狀態 |
準確度 等Φ 級 |
|
水(20℃)L/h |
空 氣(20℃/101325Pa)m3/h |
壓力(MPa) |
溫度(℃) |
|
15 |
G10/20/30-15
R10/20/30-15
F10/20/30-15 |
G10/20/30-15F
R10/20/30-15F
F10/20/30-15F
|
10～100
16～160
25～250
40～400
63～630 |
0.12～1.2
0.2～2
0.3～3
0.5～5
0.8～8
1.2～12
2～20 |
1000
1100
1200
1700
2000
2500
3000 |
≤1.0 |
-20～+120 |
2.5 |
|
25 |
G10/20/30-25
R10/20/30-25
F10/20/30-25 |
G10/20/30-25F
R10/20/30-25F
F10/20/30-25F
|
63～630
100～1000
160～1600
250～2500 |
2～20
3～30
5～50
6～60 |
2800
4000
5000
6000 |
|
40 |
G10/20/30-40
R10/20/30-40
F10/20/30-40 |
G10/20/30-40F
R10/20/30-40F
F10/20/30-40F
|
160～1600
250～2500
400～4000 |
5～50
8～80
12～120 |
3400
4000
5000 |
≤0.9 |
|
50 |
G10/20/30-50
R10/20/30-50
F10/20/30-50 |
G10/20/30-50F
R10/20/30-50F
F10/20/30-50F
|
400～4000
630～6300
(1～10)m3/h |
12～120
20～200
30～300 |
4800
6500
8500 |
≤0.7 |
|
注：1、進入流量計流體的壓力，液體至少是壓損的兩倍，氣體必須超過5倍壓損。
2、需準確度等級1.5級，請?jiān)谟唵紊献⒚鳌?br>
3、耐腐型四氟浮子最大流量比普通型低一流量等級。
4、耐腐型襯四氟僅為F10和F30系列，型號為：F10-()FO,F30-()FO |
|
|
|
流量計接觸測量流體的零部件材質 |
|
零部件 |
型 號 |
|
G10 - ( ) |
G10 - ( )F |
R10 - ( ) |
R10 - ( ) F |
F10 - ( ) |
F10 - ( )F |
|
G0 - ( ) |
G20 - ( )F |
R20 - ( ) |
R20 - ( ) F |
|
F20 - ( )F |
|
|
G30 - ( )F |
|
R30 - ( ) F |
|
F30 - ( )F |
|
浮 子 |
1Cr18Ni9Ti不銹鋼 |
1Cr18Ni9Ti不銹鋼 |
1Cr18Ni9Ti不銹鋼 |
|
上、下止檔 |
尼龍 |
氟塑料 |
尼龍 |
氟塑料 |
尼龍 |
氟塑料 |
|
密封件 |
丁腈橡膠 |
氟橡膠 |
丁腈橡膠 |
氟橡膠 |
丁腈橡膠 |
氟橡膠 |
|
管螺紋接頭 |
碳鋼（鍍鋅） |
1Cr18Ni9Ti不銹鋼 |
— |
— |
|
接頭座 |
鋁 |
1Cr18Ni9Ti不銹鋼 |
— |
— |
|
軟管接頭 |
— |
鋁 |
1Cr18Ni9Ti不銹鋼 |
— |
|
法蘭接頭 |
— |
— |
鋁 |
1Cr18Ni9Ti不銹鋼 |
|
|
注：需選用其它特殊材質，請另外說明 |
