塑料管浮子流量計
概述：
塑料管浮子流量計具有重量輕，耐腐蝕，不易破碎，無毒無味，使用方便等特性，適用于化工，輕工，醫藥，食品，環保等部門，材質由AS，ABS制成，有較好的耐腐性能，可以測量水或者弱酸、弱堿等介質。
塑料管浮子流量計連接方式可分為：焊接、螺紋和法蘭連接三種。
原理：

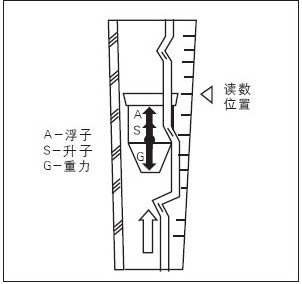

塑料管浮子流量計成豐儀表的一款變面積式流量計，主要由一根自下而上擴大的ABS/AS錐形管和一只可隨流體流量大小上下移動的浮子組成。當流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升,當升力S與浮力A之間和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。如圖所示
技術參數
| 通徑 | 型號 | 測量范圍 | 尺寸 | 準確度等級 | 耐壓Mpa | 溫度℃ | ||
| L | A | n-b | ||||||
| DN15 | LZB-15S |
6-60L/h 10-100L/h |
240 | Φ 65 | 4- Φ 14 | 4 | ≤0.6 | 0~40（介質為水或弱酸弱堿） |
| 320 | ||||||||
| DN25 | LZB-25S |
0.1-1m³/h 0.16-1.6m³/h 0.25-2.5m³/h |
282 | Φ 85 | 4- Φ 14 | |||
| 432 | ||||||||
| DN32 | LZB-32S |
0.4-4m³/h 0.6-6m³/h |
351 | Φ 100 | 4- Φ 18 | |||
| DN50 | LZB-50S |
1-10m³/h 1.6-16m³/h |
425 | Φ 125 | 4- Φ 18 | |||
| 519 | ||||||||
| DN65 | LZB-65S |
5-25m³/h 8-40m³/h 12-60m³/h |
528 |
Φ 145 |
4- Φ 18 | |||
| DN100 | LZB-100S |
8-50m³/h 14-90m³/h 16-120m³/h |
555 | Φ 180 | 8- Φ 18 | |||
| DN125 | LZB-125S |
25-150m³/h 25-180m³/h 25-200m³/h |
555 | Φ 210 | 8- Φ 18 | |||
| DN150 | LZB-150S |
25-150m³/h 25-180m³/h 25-200m³/h |
555 | Φ 240 | 8- Φ 18 | |||
