| 概述 |
|
| 結構原理 |
液位計上、下端安裝法蘭與容器相連構成連通器， 透過玻璃可直接觀察到容器內液位的實際高度。

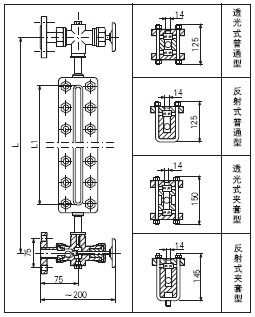

液位計結構主要有透光式、反射式兩種。
在液位計上下閥門內裝有安全鋼珠，當玻璃板因意外事故損壞時，鋼珠在容器內壓力作用下自動密封,防止容器內的液體繼續(xù)外流。 |
| 技術參數(shù) |
| 測量范圍：500、800、1100、1400、1700…（mm） |
|
工作壓力：2.5、4.0、6.3MPa;0.6MPa(用于R型) |
|
工作溫度：（-20～250）℃ |
|
閥門自動封閉壓力表≥0.2MPa |
|
過程連接：HGJ46-91 DN20 PN4.0或PN6.3凸面 |
|
其它法蘭標準（其它法蘭標準（如GBJB/T、 |
|
HGJ、ANSI、DIN等）請用戶在訂貨時注明。 |
|
接液材質：耐熱碳素鋼；不銹鋼 |
|
量子范圍：300-2000mm |
|
|
| HG5型成豐玻璃板液位計是成豐儀表按照HG5-1364-80標準制造的儀表，具有結構簡單、維修方便、安全可靠等特點，廣泛應用于是有、化工等工業(yè)領域的液位測量。 |
|
|
|
